En basitinden anlatmak gerekirse ağ topolojisini örümcek ağlarına benzetebiliriz. Hayal gücümüzü kullanalım...
Basit bir örümcek ağını düşünelim ...
Ben sizin için basit olarak bir örümcek ağı görseli ekledim.
Bura da merkezde örümceğimiz avını beklemekte, ağın merkezindeki bu örümcek ,router,modem veya firewall gibi merkezi bir cihazı temsil ettiğini düşünelim. Bu cihazlarda gelen veri talebini bekler ve yönetir.
Ağın etrafında yayılan ipler , ağdaki bağlantıları temsil eder bu bağlantılar,yazıcı ,mobil cihazlar gibi uç cihazların merkezi cihaza nasıl bağlandığını gösterir.
Örümcek ağına takılan bir av ise , verilerin ağa gelmesini temsil eder. Tıpkı örümceğin avını yakalayıp ağına çekmesi gibi, modem veya router da veriyi alır ilgili cihaza yönlendirir .
Peki İşin gerçekliği nedir dersek ?
Ağ topolojisi, bir bilgisayar ağındaki cihazların (örneğin, bilgisayarlar, sunucular, yönlendiriciler, anahtarlar) birbirleriyle nasıl bağlandığını ve veri akışının nasıl gerçekleştiğini belirleyen fiziksel veya mantıksal düzeni ifade eder. Ağ topolojisi, ağın tasarımını, performansını, esnekliğini ve ölçeklenebilirliğini doğrudan etkiler.
Başlıca Ağ Topolojisi Türleri

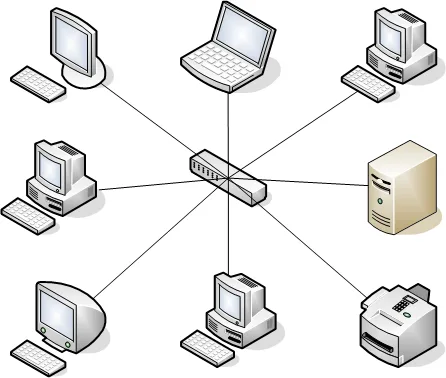

- Yıldız (Star) Topolojisi:
- Tüm cihazlar merkezi bir cihaz (genellikle bir anahtar veya yönlendirici) aracılığıyla birbirine bağlanır.
- Avantajları: Arızaların tespit edilmesi kolaydır, bir cihazın arızası diğer cihazları etkilemez.
- Dezavantajları: Merkezi cihaz arızalanırsa, tüm ağ çalışmaz hale gelir.
- Halka (Ring) Topolojisi:
- Cihazlar bir halka şeklinde birbirine bağlanır ve veri her cihazdan geçerek hedefine ulaşır.
- Avantajları: Veri çarpışmaları minimuma indirilir.
- Dezavantajları: Bir cihaz arızalanırsa, tüm ağ etkilenebilir.
- Veri Yolu (Bus) Topolojisi:
- Tüm cihazlar tek bir ana kablo (veri yolu) üzerinden bağlanır.
- Avantajları: Düşük maliyetli ve kolay kurulum.
- Dezavantajları: Kablosal arızalar tüm ağı etkiler, ağ büyüdükçe performans düşer.
- Ağaç (Tree) Topolojisi:
- Yıldız topolojisinin dallar gibi birbirine bağlandığı bir yapı oluşturur.
- Avantajları: Büyük ağlar için uygundur, hata tespiti kolaydır.
- Dezavantajları: Kök düğümde bir arıza meydana gelirse, ağın büyük bir kısmı çalışmaz hale gelir.
- Karmaşık (Mesh) Topolojisi:
- Her cihaz diğer cihazlara doğrudan bağlanır.
- Avantajları: Yüksek güvenilirlik ve hata toleransı sağlar.
- Dezavantajları: Kurulum ve bakım maliyetleri yüksektir.
Neden Ağ Topolojisi Olmalıdır?
- Veri Akışını Optimize Etmek: Doğru bir ağ topolojisi seçimi, verilerin en kısa ve en hızlı yoldan hedefe ulaşmasını sağlar.
- Ağ Güvenilirliği: İyi bir topoloji, ağın bir parçasında arıza olduğunda bile ağın genelinin çalışmaya devam etmesini sağlar.
- Ölçeklenebilirlik: Ağın büyümesini ve genişlemesini kolaylaştırır.
- Bakım ve Yönetim: Ağın bakımını ve yönetimini kolaylaştırır, sorunların tespit edilmesini hızlandırır.
- Performans: Ağ trafiğinin verimli bir şekilde yönetilmesi, gereksiz veri çarpışmalarının ve ağ tıkanıklıklarının önlenmesi, ağ performansını artırır.
Ağ topolojisi, bir ağın işlevselliği ve verimliliği için kritik öneme sahiptir. Bu yüzden, bir ağ kurulurken dikkatlice planlanması ve uygun topolojinin seçilmesi gerekir.
Yararlı olması dileğiyle .... 🙂
